第八届全国大学生GIS应用技能大赛试题(下午)参考答案

作者:admin时间:2019-12-02 11:05:25
答案不唯一,此答案仅供参考
[01]分析题

背景:动物需要在不同的森林公园之间迁徙交流,在经过不同的地表时,动物迁徙的困难程度是不一样的,如经过草地林地比较容易,而经过水域和道路时则比较困难。在不同的公园之间构建生态廊道,保护动物的迁徙。

2

2. 创建生态廊道保护物种迁徙:

找出从辰山植物园到阳山森林公园之间动物迁徙所花费成本最低的路线,规划部门将在这个路径上修建生态廊道,以保护动物在两个森林公园之间迁徙。

动物在迁徙过程中,在经过不同的地表时,困难程度是不一样的,经过不同地物的成本值见下表。

注:水域和交通用地参考已有的矢量数据,其他参考遥感影像。道路线数据的影响范围见下表缓冲距离。

参考步骤:

S1:生成阻力成本表面

● 设置地理处理环境。

● 处理道路:

a) 使用缓冲区工具,对市区道路做15m缓冲区,高速公路做20m缓冲区,铁路做30m缓冲区。

b) 使用要素转栅格或面转栅格工具,将生成的缓冲区要素转栅格

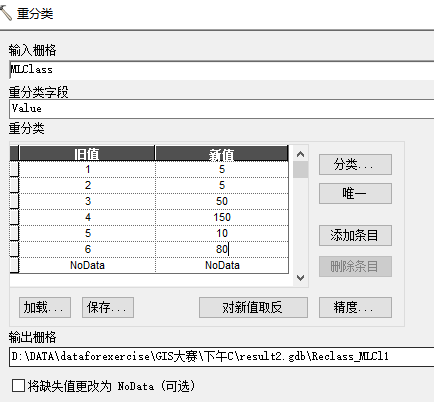

c) 使用重分类工具,按照表格赋于阻力值。

● 处理影像。

a) 使用重分类工具,按照表格对分类后的遥感影像赋予阻力值。

● 处理水域。

a) 使用要素转栅格或面转栅格工具,将河流转换为栅格,重分类赋阻力值。

● 将以上结果镶嵌在一起,注意镶嵌时的顺序:

a)先将三个reclass道路镶嵌到一起,镶嵌运算符选择MAXIMUM。

b) 然后reclass影像与reclass河流镶嵌,镶嵌运算符选择LAST/FIRST,即重叠区域使用河流的阻力值。

c) 最后与reclass道路镶嵌,镶嵌运算符选择MAXIMUM。

d) 像素类型统一16_BIT_UNSIGNED及以上。

● 验证的方法:直接查看生成的阻力成本表面:在河流和道路处是光滑没有斑点的,并且道路是压盖在河流上方的。

s1

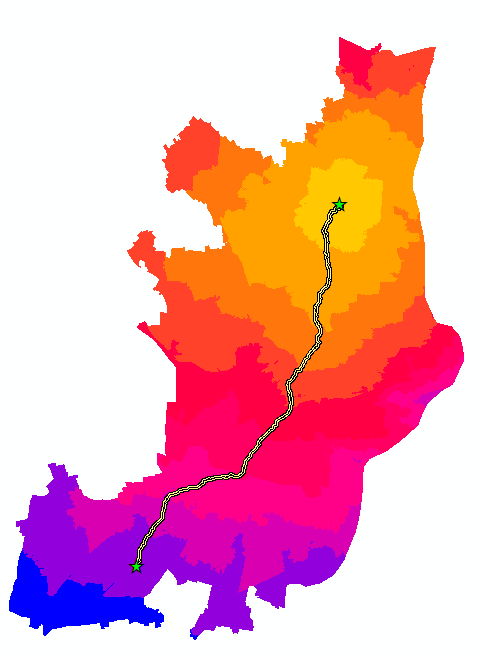

S2:寻找成本最低的路径
● 成本距离工具:生成成本距离表面和回溯链接表面,注源数据选中辰山植物园。
● 生成路径工具:目标选中阳山森林公园。
● 成本为Pathcost:30万+。(分类方法,镶嵌方法不同可能导致最后的结果不太一样)
s2
[02]开发题

背景:

某电力部门要求开发一个GIS系统,能够对山东潍坊市内的风力发电机数据进行显示、编辑和分析。

要求:

开发一个应用型GIS系统,该系统需具备以下功能:

1. 项目初始化时,加载风力发电机、潍坊区划数据、数字高程模型。

2. 具备导航工具条,包括放大、缩小、平移、全图、刷新视图。

3. 在地图上任选三个点,画出这三个点构成的三角形,并高亮显示三角形内部的风力发电机。

4. 点击风力发电机时,显示风力发电机的建成年份。

5. 单独将2010年建的风力发电机生成一份新数据。

6. 导出地图,格式为jpg。

参考答案:

开发这个就是仁者见仁智者见智了,能实现功能的系统就是好系统!用户体验感越好,系统越棒!所以,小编在此就不放上参考答案啦~
