【技术】ArcGIS时态数据展示
作者：admin时间：2020-03-13 10:06:13
地理数据的多维、动态展示一直是关注的热点，所谓的时态数据就是加上时间维度的信息，能够动态地播放，例如可以用颜色的深浅变化结合柱状图等图表动态地展示10年间人口的变化情况，或者用动态的点来展示台风中心移动的轨迹等等，这种动画的方式相比于普通制图往往能获得更好的用户体验。这篇文章就结合两个小例子来展示一下时态数据如何应用。
时态数据，属性中一定要包含存储时间信息的字段，字段的类型可以是文本型、数字型、日期型，时间信息的存储规范如下:
YYYY
YYYYMM
YYYY/MM
YYYY-MM
YYYYMMDD
YYYY/MM/DD
YYYY-MM-DD
YYYYMMDDhhmmss
YYYY/MM/DD hh:mm:ss
YYYY-MM-DD hh:mm:ss
YYYYMMDDhhmmss.s
YYYY/MM/DD hh:mm:ss.s
YYYY-MM-DD hh:mm:ss.s
YYYY
YYYYMM
YYYYMMDD
YYYYMMDDhhmmss
需要说明的是，无论是展示同一要素的某个属性随时间而变化，还是同一要素的空间位置随时间变化而变化，这个要素都需要存储多次（即存储不同时间的不同坐标值，或存储不同时间的不同属性值），如下图所示，即使是同一个要素（Abbeville州），在每一个时间戳（TimeStamp）都会被存储一次。这和我们平时存储数据的习惯是截然不同的，难道每个要素都要进行手工复制吗？数据的准备是最基础也是最重要的环节，下面就结合例子来讲一讲时态数据的准备。

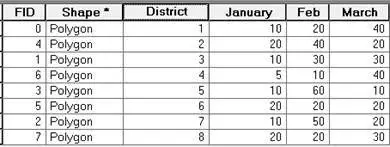

情况一：已有数据：派出所辖区的面数据，属性表结构如下，District为辖区编号，其他三个字段分别存储一月到三月的案件数量。
一般情况下我们拿到的数据可能都是这样的一种记录方式，其中并不包含我们需要的时间信息，并且每个要素只记录了一次。这种情况，可以想办法将三个月份的字段转置成一个时间字段，我们可以使用ArcToolbox里的TransposeFields工具。

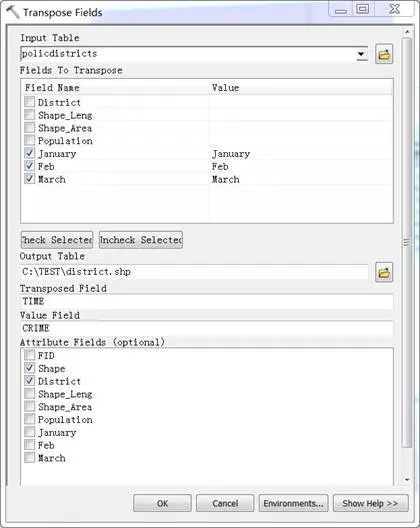

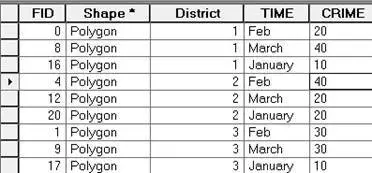

Fields to transpose勾选需要转置的时间字段；Attribute Fields勾选在就诶过中需要保留的其他字段。注意如果勾选Shape，输出为要素类，否则输出为表格。工具执行结果如下:
经过TransposeFields的处理， 每一个要素在每个时间戳都会记录一次，已经基本满足了需要，但是现在TIME字段值还不符合要求，需要进一步处理。利用选择工具选中所有是January的要素，在字段计算器中将TIME字段更改为2011/01，其他两个月也分别用该方法处理。
情况二：地理数据和时间信息记录在不同的表格中，时间信息能是excel等格式这样记录的。
对于这种情况，需要将表格数据关联到地理数据上，对于这种一对多的关系，可以使用ArcToolbox中的Makequery table。需要注意的是要关联的两个数据必须位于同一工作空间下。并且关联之后是一张虚拟的表，需要将其导出。【数据展示】
下一步就可以来进行展示了，如果我们希望用不同的颜色变化来体现不同月份案件的数量变化，就需要先做符号化。例如用红橙黄绿来表示案件的多少，可以基于CRIME字段用渐变色来表示，划分好区间并设置每个区间的颜色：

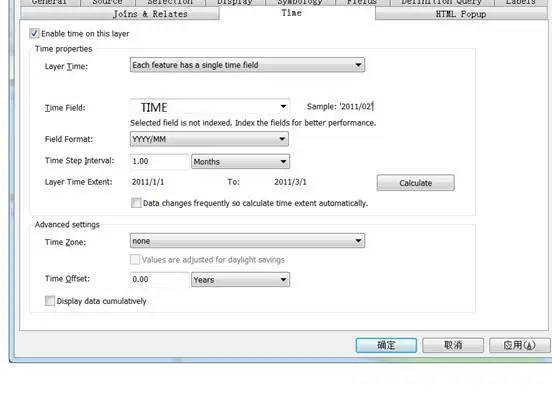

在图层的time选项卡中进行设置:
点击Tools工具条上的Open Time Slider Window就可以进行播放啦~~。
动态展示要素空间位置随时间的变化，存储结构就比较简单了，每一行记录该要素在不同时刻的位置即可。如果还不是要素类，需要先将存储了地理位置以及时间的表格转换为要素类。例如下图记录的是不同时间台风中心的经纬度，可以先在ArcCatalog中，表格的右键菜单中使用createfeatureclass from xy table，来创建要素类。
得到要素类之后，只需要像应用一那样在图层属性对话框的TIME选项卡中进行设置即可进行动画的播放了。需要注意的是Displaydata cumulatively选项，如果希望显示一连串连续的轨迹，则需要将此选项勾上。如果不勾选，每次只会在当前时刻的台风中心的点。总结：
通过上面两个小例子，可以看出，时态数据的播放是比较简单的，关键是前期的数据准备工作。当得到时态数据之后，除了可以用颜色，位置来体现动画之外，还可以配合图表，这样的展示就更形象和直观。并且动画的展示不仅可以导出为视频，还可以在输出地图时导出不同时间的地图状态，用于制作地图集，功能还是很强大的喔。
